把經典樓梯作品，想要搬到自己的作品里面，需要按照所需尺寸進行制圖，在制圖及施工過程中肯定會遇到許多問題，比如對設計規范不熟悉導致的出圖不符合規范的要求，亦或?qū)Τ叽纭⒑奢d、用料規格等使用不當導致的不能順利通過甲方審圖等情況。不由得引發想做個旋轉樓梯怎么就那么難得想法。對于這些問題有沒有簡單有效得解決方法？今天我們就為解決旋轉樓梯繪圖及制作過程中容易出現得問題進行深度剖析，下面我們分成4部分來說，包括：1、旋轉樓梯的設計規范；2、旋轉樓梯基礎知識及基本條件；3、旋轉樓梯常見繪制錯誤；4、3D效果圖的制作。
1、旋轉樓梯的設計規范
要一部完美的、讓客戶滿意的旋轉樓梯，首先要按照施工現場的尺寸來繪制施工圖紙。尺寸精準的圖紙是確保順利施工的必備條件，所以圖紙制作者對于設計規范必須要有深入透徹的認識，并能夠做到靈活應用。構成樓梯的要素有踏步數量、樓層完成面高度、樓梯直徑、旋轉角度、梯寬、梯段展開水平長度等，我們也從這幾個方面入手。
⑴踏步
樓梯踏步數量有關的要求在設計規范里提到：每個梯段的踏步級數應≥3，且≤18。值得說明的是：不是樓梯的總級數被限制在18級以內，而是超過了18級，應在樓梯的中間設置休息平臺。所以，十八個臺階是一個踏步數量分段的最大值。
⑵踏步的規范

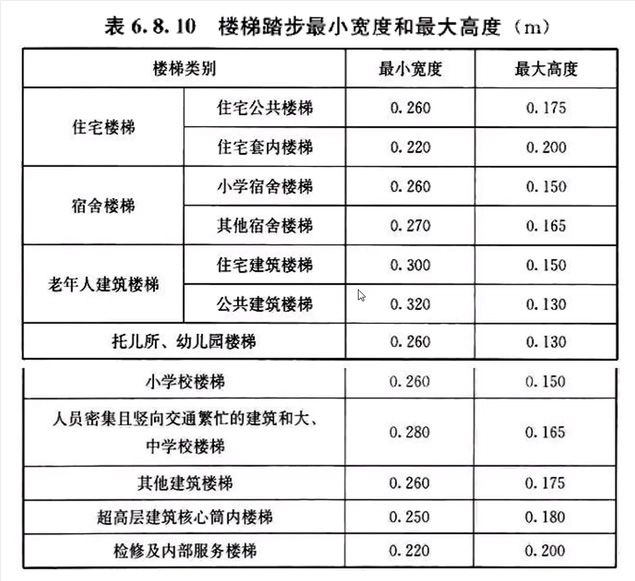

根據上表我們得知，在辦公空間內建造的樓梯最小寬度不得低于0.300m，最大高度不得超過0.15m。通過規范，我們可以通過踏步高度推算出整個樓梯的高度。
⑶平臺及梯段凈高
按照規范，樓梯平臺上部及下部過道處的凈高不應少于2000m，梯段凈高不應少于2200m。這條規范說的是直跑梯，但也適用于旋轉樓梯，需要注意的是當旋轉樓梯沒有達到360°旋轉度時，也就不存在凈高這一說。
⑷旋轉樓梯作為疏散樓梯時的踏步進深要求
在制造美感的同時，我們不要忽略了消防疏散這一重要因素。對于弧形樓梯和扇形樓梯來說，上下兩級臺階所構成的平面角度應≤10°，每級臺階距離扶手0.25m處的踏步深度應≥0.22m。這是因為度越大，踏步的寬度越寬，不利于消防疏散。 ⑸弧形樓梯規范
這里給大家列舉幾個常用的設計規范，住宅、宿舍等建筑建筑欄桿高度規范：1）室內公用樓梯的欄桿欄板及扶手高度應≥900mm；2）室內公用樓梯水平段（梯井）欄桿、欄板高度＞500時，室內公用樓梯的欄桿欄板及扶手高度應≥1050mm；3）臨空處防護欄桿及欄板高度：六層及六層以下高度應≥1050mm，七層及七層以下高度應≥1100mm；4）護窗欄桿及欄板高度應≥900mm；5）室內樓梯扶手高度踏步起源線起不宜＜900mm，靠樓梯井的側水平扶手長度超過500mm時，其高度不應＜1050mm。這些規范僅供大家參考，其實在不考慮造價的情況下，我們將樓梯扶手高度設置為1100mm高度，也是能符合規范的。
2、 旋轉樓梯基礎知識及條件
像圖示當中的設計手稿，設計感十足，但面對這樣一份手稿我們要繪制施工圖，能從其中分析出哪些信息呢？其實從草圖上，我們只能判斷旋轉樓梯造型的基礎，就是整體的走向，具體的樓梯踏步數和空間層高，我們是無法準確估算的。從手稿上能獲得的基礎信息只有樓梯的起始點及結束點的位置，還有基本造型、材質標注。而在實際施工當中，我們還要考慮樓梯的結構、承重、是否安全、實際尺寸、空間比例等約束條件。要將設計手稿轉換為旋轉樓梯的施工圖，最先要了解的基礎條件有4點：中心、半徑、起始點、層高。
中心，中心點是用來確定旋轉樓梯的具體位置，可以說沒有中心點也就沒有其他三點的存在。半徑，旋轉樓梯的半徑?jīng)Q定在行走過程中，是否舒適滿足人體工程學，也會影響樓梯踏步的寬度。起始點、終點，起點是指樓梯第一級踏步的位置，終點指樓梯最后一級和樓板銜接的位置，這兩個位置決定了樓梯造型是否能實現。層高，層高與起始點、終點共同決定樓梯踏步數量。
3、旋轉樓梯常見繪制錯誤
在剛開始繪制旋轉樓梯的過程中，小伙伴們總會遇到各種各樣的問題：規范性問題和制圖問題等等。為了幫助大家更規范的繪制旋轉樓梯，接下來，給大家看展示一下其他小伙伴繪制的圖紙，分析一下旋轉樓梯的繪制過程中都會遇見的哪些問題。
4、3D效果圖的制作
前面講到了許多關于旋轉樓梯的有實用價值的東西，對實操應該會起到很大的幫助作用，但是有很多客戶看不懂施工圖紙，那么就不得不考慮做一套3D效果圖讓其確認了，這里筆者建議使用SU或者3DS MAX等軟件按照現場實際尺寸1：1制作，切不可圖一時方便，選擇一鍵生成效果圖的插件來制作，因為一鍵生成的效果圖并不精確。
